那我们今天就来盘点下，楔式闸阀是什么？双闸板、单闸板和弹性闸板有什么区别？

       楔式闸阀的两密封面与管道轴线成某种角度，即两个密封面成楔形的闸阀，如图2-2所示。其密封面的倾斜角度一般有2°52’、3°30’、5%、8°和10°等几种，倾斜角度的大小主要取决于介质温度的高低，一般工作温度愈高，所取的角度应愈大，以减少温度变化时发生闸板楔住的可能性。



       在楔式闸阀中，又可分为双闸板、单闸板和弹性闸板。图2-2a为双闸板楔式闸阀。这种阀门在水和蒸汽管道中用的较多。其结构的优点是:

       1. 对密封面角度的精度要求较低。

       2. 温度升高不易引起把闸板楔住的现象。

       3. 密封面磨损时可以加垫片补偿。

       这种结构的缺点是:

       1.  零件较多;

       2.  用在粘度较高的介质中，容易产生粘结，影响密封性能;

       3.  上、下挡板常年锈蚀后闸板容易脱落。

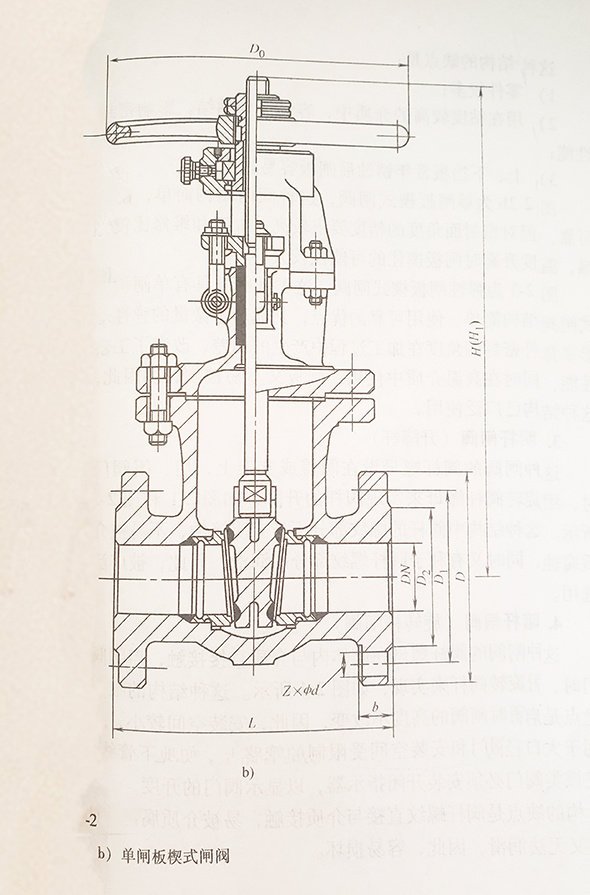

       图2-2b为单闸板楔式闸阀，这种阀门结构简单，使用可靠，但对密封面角度的精度要求较高，加工和维修比较困难，温度升高时闸板楔住的可能性较大。



       图2-3为弹性闸板楔式闸阀。这类闸阀既具有单闸板楔式闸阀结构简单、使用可靠的优点，又能产生微量的弹性变形来弥补密封面角度在加工过程中产生的偏差，改善了工艺性能，同时在高温介质中使用，闸板又不易被楔住。因此，这种结构已广泛使用。
