对于特殊工况，如何设计应用自力式调节阀？

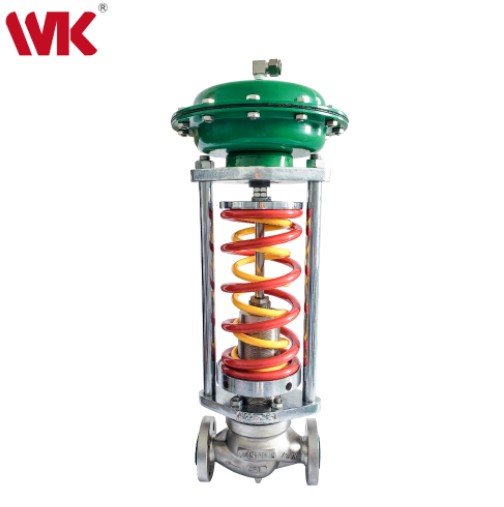

自力式调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源,当被调介质压力变化时按预定设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一体,自成一个独立的仪表控制系统。由于自力式调节阀是一款使用简单方便的节能产品,所以世界各国调节阀公司纷纷推出了各种类型的产品,主要分为杠杆式自力式调节阀、指挥器式自力式调节阀、弹簧式自力式调节阀等。
在特殊工况下,为了保证控制系统介质正常使用时的压力,可选择一台阀降压也可以选择两台,但考虑到后工段完全关闭介质时的特殊要求,选择使用两台阀进行双级降压能够更好的分解设定压力,减小单台阀过重的负载,自力式调节阀以相对优化的方式满足此工艺要求。
(1)在阀内件设计方面,两台阀的密封形式均采用软密封形式,以提高阀的泄漏等级,减小因内漏造成的阀后压力升高。
(2)自力式调节阀中两台阀需要合理分配设定压力。第一台阀的关键任务:①当系统正常使用介质时降低大部分阀前压力,使阀后压力稳定在一个适中的压力值上;②能够切断介质且在切断介质后阀后压力只有小幅上升以利于第二台阀的控制。第二台阀的任务除了正常的减压外,也应能较好起到切断介质的作用,并在第一台阀因其他未知原因不能正常关闭的情况下起到二次切断介质的作用,最终保证阀后压力小于田伙几,满足工艺要求。
(3)自力式调节阀在关键的控制元件一一弹簧的设计中,需充分考虑两台阀的作用。相对来说第二台阀的弹赞承受压力的变化较大,特别是两台阀在关闭介质时,阀后的压力都会有一定的变化,单单对于第二台阀来说阀前压力和阀后压力均有所变化,根据系统受力平衡分析,阀后压力升高的幅度对弹簧的影响远远大于阀前压力,所以此时弹簧所承受的负载也相对变大,因此在设计计算此弹簧时应充分考虑这一因素。
在特殊工况下,为了保证控制系统介质正常使用时的压力,可选择一台阀降压也可以选择两台,但考虑到后工段完全关闭介质时的特殊要求,选择使用两台阀进行双级降压能够更好的分解设定压力,减小单台阀过重的负载,自力式调节阀以相对优化的方式满足此工艺要求。
(1)在阀内件设计方面,两台阀的密封形式均采用软密封形式,以提高阀的泄漏等级,减小因内漏造成的阀后压力升高。
(2)自力式调节阀中两台阀需要合理分配设定压力。第一台阀的关键任务:①当系统正常使用介质时降低大部分阀前压力,使阀后压力稳定在一个适中的压力值上;②能够切断介质且在切断介质后阀后压力只有小幅上升以利于第二台阀的控制。第二台阀的任务除了正常的减压外,也应能较好起到切断介质的作用,并在第一台阀因其他未知原因不能正常关闭的情况下起到二次切断介质的作用,最终保证阀后压力小于田伙几,满足工艺要求。
(3)自力式调节阀在关键的控制元件一一弹簧的设计中,需充分考虑两台阀的作用。相对来说第二台阀的弹赞承受压力的变化较大,特别是两台阀在关闭介质时,阀后的压力都会有一定的变化,单单对于第二台阀来说阀前压力和阀后压力均有所变化,根据系统受力平衡分析,阀后压力升高的幅度对弹簧的影响远远大于阀前压力,所以此时弹簧所承受的负载也相对变大,因此在设计计算此弹簧时应充分考虑这一因素。
