加热温度稳定和热效率高的设备上，可安装杠杆浮球式疏水阀！
为了正确选择、合理使用、妥善维护、创新研制各种类型的疏水阀，以满足现代工业的需要，今天我们就介绍其中的一种类型疏水阀-杠杆浮球式疏水阀。
浮球式疏水阀是一种密闭浮子式疏水阀，具有连续排水的特点，凝结水形成以后，能够及时地排出。凝结水多时，疏水阀的排水量随之增大；凝结水少时，疏水阀的排量随之减少，不会造成蒸汽加热设备内积水和加热温度不稳定的现象。因此，在要求升温速度快，加热温度稳定和热效率高的设备上，都可安装杠杆浮球式疏水阀。
为了缩小疏水阀的体积，减轻重量，人们想了各种办法，在不增大浮球直径的条件下，提高疏水阀的排水能力和适用的工作压力。为达到这个目的，制造了不同结构型式的杠杆浮球式疏水阀。各种型式之间亦各有利弊，应根据各生产厂的工艺条件和疏水阀的不同性能参数范围进行选择。
杠杆浮球式疏水阀
利用杠杆原理使浮球的上升力增大将近几倍（由杠杆比决定)，从而增大开启阀门的作用力，提高疏水阀适用的工作压力和排水能力。增加杠杆机构以后，疏水阀体积虽然也稍大些，但比增大浮球直径的体积要小得多
1.结构和工作原理

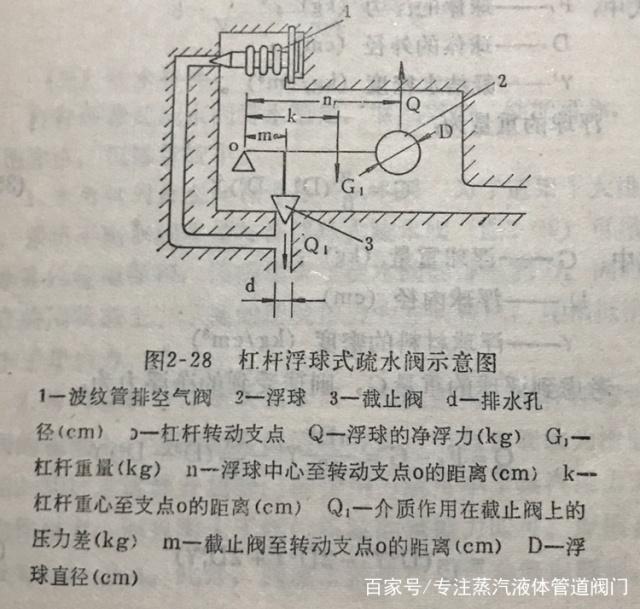

图2-28为截止阀型杠杆浮球式疏水阀的结构示意图。杠杆浮球式疏水阀排水稳定，漏气率小，性能可靠，排出饱和水，但排量较小。
1.平衡双阀座型杠杆浮球式疏水阀

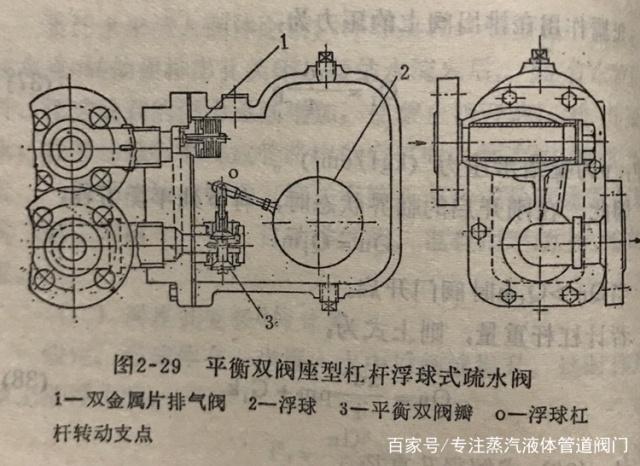

为了适用于大排水量，采用平衡双阀座型杠杆浮球式疏水阀（图2-29）可增太排水孔的流通面积，因而增大了疏水阀的排水能力。同时由于在关闭状态上、下两阀所受压力的方向相反，互相抵消，减小了开启力。
2.滑阀型杠杆浮球式疏水阀
在截止阀型杠杆浮球式疏水阀的基础上，将关闭件的活动方式，由截止阀改为滑阀型(图2-30），这样开启阀门的作用力就可小于蒸汽压力对阀门的作用力，而只需大于阀门压紧的摩擦力即可，摩擦系数一般为0，3~0.4。此外，阀座上的排水孔可采取扁圆形，可以避免圆形排水孔容易产生旋涡而造成漏气现象，同时可以减小关闭件的行程。
3.带配重的杠杆浮球式疏水阀

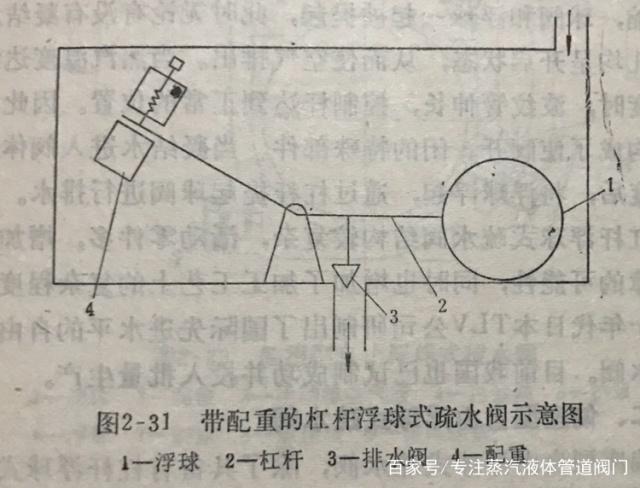

上述截止阀型、平衡双阀座型、滑阀型杠杆浮球式疏水阀，都可以增加配重（图2-31)，利用配重抵消浮球的大部分重量，以增大开启阀门的作用力。这种结构尤其适用于高压蒸汽系统的杠杆浮球式疏水阀。因为压力愈高，从强度考虑必须增加浮球的壁厚，因此浮球的自重也随之增大，这样就减少了浮球的上升力，压力增高到一定程度，浮球自重W就可能增大到接近或大于凝结水作用于浮球的浮力，使浮球的上升力很小或根本浮不起来。在此情况下，增加配重可以平衡抵消浮球的一部分自重，增大浮球的上升力。
图2-31-带配重的杠杆浮球式疏水阀
杠杆浮球式疏水阀结构复杂，活动零件多，增加了发生故障的可能性，因此，大家要尽可能全面了解它，才能在遇到故障时及时解决，及时止损。
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
浮球式疏水阀是一种密闭浮子式疏水阀，具有连续排水的特点，凝结水形成以后，能够及时地排出。凝结水多时，疏水阀的排水量随之增大；凝结水少时，疏水阀的排量随之减少，不会造成蒸汽加热设备内积水和加热温度不稳定的现象。因此，在要求升温速度快，加热温度稳定和热效率高的设备上，都可安装杠杆浮球式疏水阀。

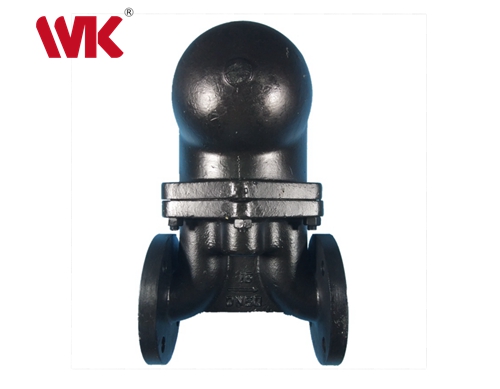

图1-杠杆浮球式疏水阀
为了缩小疏水阀的体积，减轻重量，人们想了各种办法，在不增大浮球直径的条件下，提高疏水阀的排水能力和适用的工作压力。为达到这个目的，制造了不同结构型式的杠杆浮球式疏水阀。各种型式之间亦各有利弊，应根据各生产厂的工艺条件和疏水阀的不同性能参数范围进行选择。
杠杆浮球式疏水阀
利用杠杆原理使浮球的上升力增大将近几倍（由杠杆比决定)，从而增大开启阀门的作用力，提高疏水阀适用的工作压力和排水能力。增加杠杆机构以后，疏水阀体积虽然也稍大些，但比增大浮球直径的体积要小得多
1.结构和工作原理
图2-28为截止阀型杠杆浮球式疏水阀的结构示意图。杠杆浮球式疏水阀排水稳定，漏气率小，性能可靠，排出饱和水，但排量较小。
图2-28-截止型杠杆浮球式疏水阀
1.平衡双阀座型杠杆浮球式疏水阀
为了适用于大排水量，采用平衡双阀座型杠杆浮球式疏水阀（图2-29）可增太排水孔的流通面积，因而增大了疏水阀的排水能力。同时由于在关闭状态上、下两阀所受压力的方向相反，互相抵消，减小了开启力。
图2-29-平衡双阀座型杠杆浮球式疏水阀
2.滑阀型杠杆浮球式疏水阀
在截止阀型杠杆浮球式疏水阀的基础上，将关闭件的活动方式，由截止阀改为滑阀型(图2-30），这样开启阀门的作用力就可小于蒸汽压力对阀门的作用力，而只需大于阀门压紧的摩擦力即可，摩擦系数一般为0，3~0.4。此外，阀座上的排水孔可采取扁圆形，可以避免圆形排水孔容易产生旋涡而造成漏气现象，同时可以减小关闭件的行程。
图2-30-滑阀型杠杆浮球式疏水阀
3.带配重的杠杆浮球式疏水阀
上述截止阀型、平衡双阀座型、滑阀型杠杆浮球式疏水阀，都可以增加配重（图2-31)，利用配重抵消浮球的大部分重量，以增大开启阀门的作用力。这种结构尤其适用于高压蒸汽系统的杠杆浮球式疏水阀。因为压力愈高，从强度考虑必须增加浮球的壁厚，因此浮球的自重也随之增大，这样就减少了浮球的上升力，压力增高到一定程度，浮球自重W就可能增大到接近或大于凝结水作用于浮球的浮力，使浮球的上升力很小或根本浮不起来。在此情况下，增加配重可以平衡抵消浮球的一部分自重，增大浮球的上升力。
图2-31-带配重的杠杆浮球式疏水阀
杠杆浮球式疏水阀结构复杂，活动零件多，增加了发生故障的可能性，因此，大家要尽可能全面了解它，才能在遇到故障时及时解决，及时止损。
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
