自力式调节阀的工作原理，看了不后悔！
自力式调节阀我们在之前的文章有写到过，但是没有具体写到它的工具原理，那么今天我们就把这一课给补上，希望在今后你使用自力式调节阀上能够更加得心应手，处理故障更加及时。

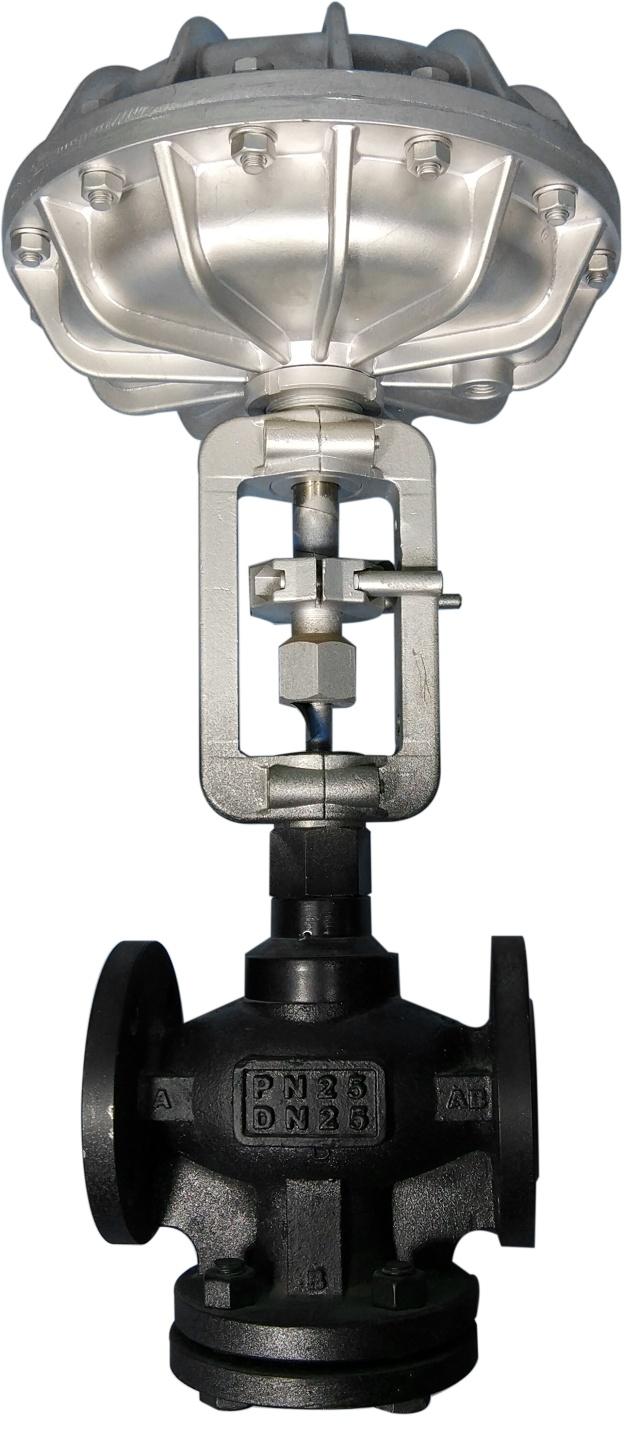

图1-自力式调节阀
1.自力式调节阀的工作原理
自力式调节阀是当前市场上新出现的一种调节阀类型，自力式调节阀相比传统的手动式流量调节阀的优越之处是它能够实现自动的流量调节，而不需要借助外部的动力就可以完成。在实际使用过程中发现，在封闭式的水循环系统中使用这种自力式的调节阀可以便于实现系统的流量分配、动态平衡，从而达到简化系统调试的目的。基于这些优点，自力式的调节阀在供热空调工程中得到了众多厂商的青睐。自力式调节阀属于双阀组合结构，由一个手动调节阀和自动平衡阀共同组成，它们分别负责设定流量和维持流量恒定工作。
在手动调节阀中，KVS是手动调节阀阀口的流量系数，而P2-P3是手动调节阀阀口两侧的压力差系数。KVS的大小与开度密切相关，开度不变，KVS为变数，如果P2-P3不变，C也不发生变化。P2-P3保持不变主要取决于平衡阀。譬如进出口的压差Pl-P3变大，就运用动感压膜与弹簧的作用力促使平衡开关自动调小，P1-P2会变大，保持P2-P3不变，因此形成固定；相反P1-P3变小，平衡开关自动调大，P1-P2会变小，保持P2-P3不变，从而完成固定”手动开关调节组的每个阀门打开的角度大小都有一个与之相对应的流量，每个阀门打开的角度与流量之间的关系由试验台出示实验标准决定，同时也有相应的开度显示与锁定设备。
图2-法兰口自力式压力调节阀
2.自力式调节阀阀在混水系统中的应用
自力式调节阀不需要借助外来的动力而是依靠自身介质的压力差来实现控制，自力式调节阀配备了自动控制流量的元器件，该元件能够实现流量衡定，通过这一功能从根本上解决了水力失调的问题。自力式调节阀的安装非常简单且便于调节，使用过程中消耗的能量较少，其增加的供热面积可达到25%-30%之间，大大提升了其运行的稳定性，保证了供暖的质量。我们在进行混水系统的改造时，先对水力进行计算，对供暖面积、环流量以以及相应的供热管径等因素进行分析以后，根据这些数据信息选择合适的流量控制阀，根据温度来调节流量的大小，然后借助自力式调节阀的独特功能来实现稳定混水的压力、流量以及温度等，从而充分保证了混水站之间能够获得一个相对稳定的流量，保证了系统的平衡运行。
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网www.motorer.cn，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
