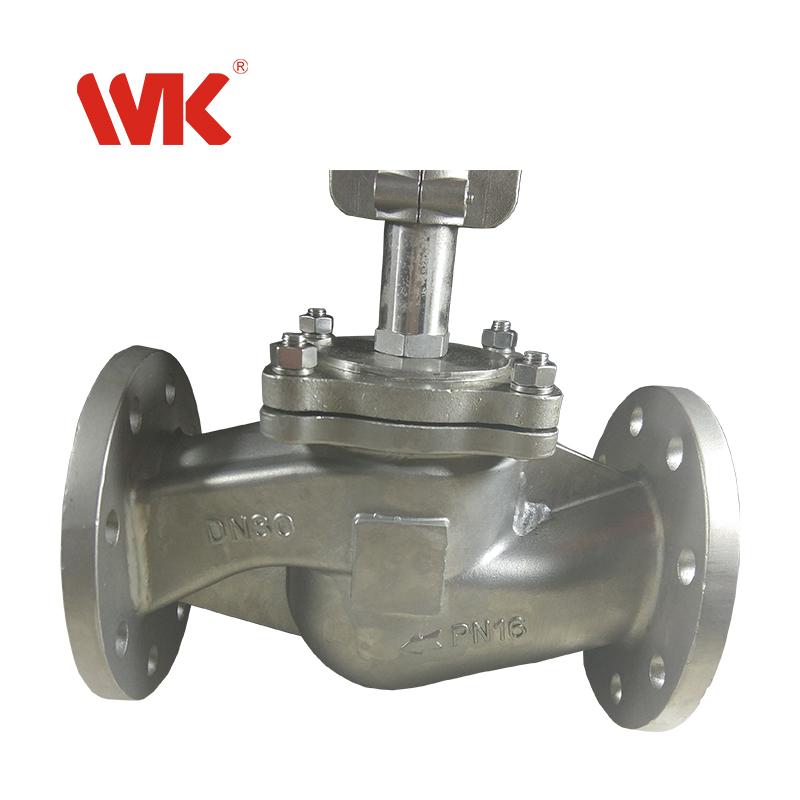

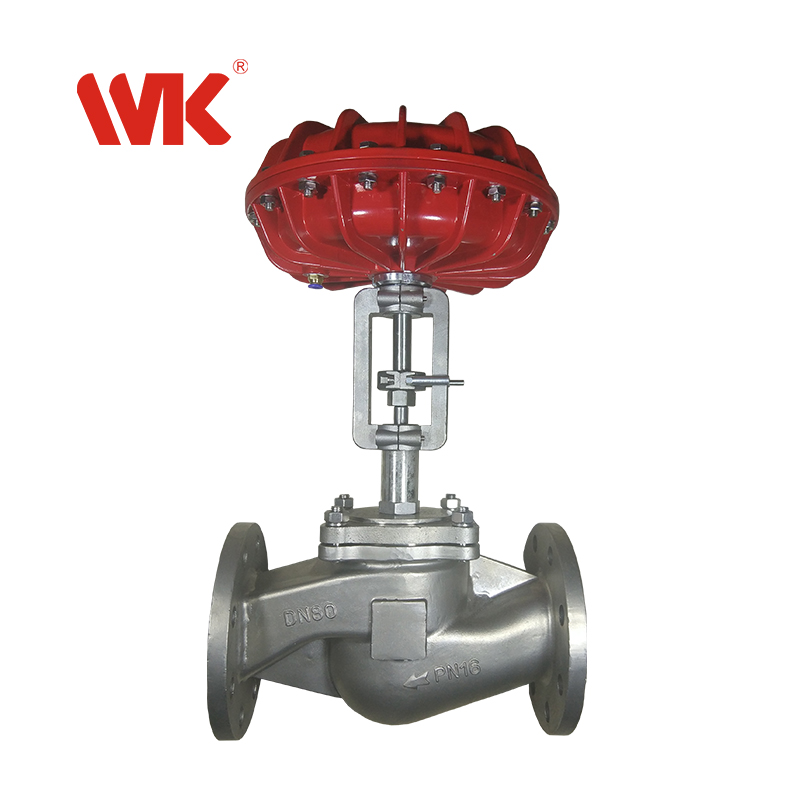

法兰口气动薄膜调节阀
1. S 型流线型阀体，压降损失小，流量大
2. 具备比例调节和开关控制双重功能
3. 可以选装笼套式阀芯，减慢流体速度，降低噪音，防止气蚀
4. 阀杆填料耐高温密封设计，密封可靠耐用
5. 可安装定位器和电磁阀，阀位指示器各种 附件。

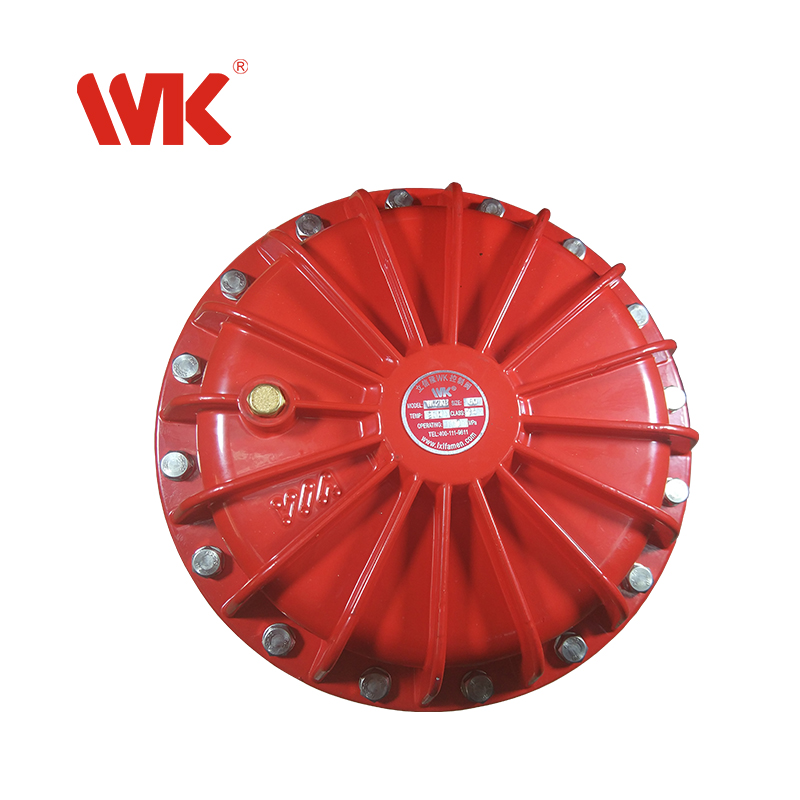

6. 510A 执行器非常节省压缩空气，只要 0.5KG-0.6KG 开启压力。
24小时咨询热线
13306260970
2. 具备比例调节和开关控制双重功能
3. 可以选装笼套式阀芯，减慢流体速度，降低噪音，防止气蚀
4. 阀杆填料耐高温密封设计，密封可靠耐用
5. 可安装定位器和电磁阀，阀位指示器各种 附件。
6. 510A 执行器非常节省压缩空气，只要 0.5KG-0.6KG 开启压力。
咨询客服
应用行业
| 染色升降温温度调节 | 蒸汽加热烘干机 |
| 瓦楞纸生产机械 | 高温灭菌罐体 |
| 减温减压装置 | 流量温度压力控制管路 |
立信隆有效解决
调节阀使用四大难题
- 1.调节阀选型错误
-
购买时候没有根据阀门的流量特性，管道压力温度参数来选型阀门
-
口径太大或者太小，导致管道系统费用大增或者系统无法发挥最大效能
- 阀门定位器输出压力无法正确匹配阀门执行器
- 2.疏水阀无法打开
- 执行机构刚性太小，流体压力变化造成推力不足
- 温度控制不稳定。
- 执行机构 O 型圈损坏容易漏气
- 膜片质量差，破损导致动作不灵
- 损坏设备。
- 压差太大，执行机构有时候无法动作
- 3.调节阀内漏外漏现象越来越严重
- 没有专人指导定期保养调节控制阀
- 调节阀内阀芯阀座汽蚀现象严重
- 阀芯容易磨损
- 填料和密封材料质量一般
- 4.跑冒滴漏现象严重
- 没有建立阀门预检修机制
- 无法评估疏水阀的质量好坏。
- 没有建立阀门备品制度
- 管道杂质没有有效阻挡，进入阀体内
工况范围以及连接方式
| 型号 | WK510A （45# 钢执行器） WK520A （铝合金执行器） | ||
|---|---|---|---|
| 最高工作压力 | 1.6MP（16KG) | 阀体 | 二通单座结构 |
| 最高工作温度 | -20°C- 280°C | 执行机构 | 气动 |
| 口径 | DN20-100 | 环境温度 | -10-80°C |
| 法兰规格 | JIS-10K 或 PN16 | 气源压力 | 2.5-4.5Bar |
材质图表
| 序号 | 阀门部件 | 材质 | 序号 | 阀门部件 | 材质 |
|---|---|---|---|---|---|
| 1 | 阀体 | 碳钢WCB或不锈钢CF8 | 7 | 阀座 | 特种合金钢 |
| 2 | 执行器外壳 | 铝合金或 45#碳钢 | 8 | V 型封圈 | 聚四氟乙烯/碳纤维 |
| 3 | 膜片 | 丁晴橡胶 | 9 | 压紧螺帽 | 不锈钢 |
| 4 | 垫片 | 柔性石墨 | 10 | 阀杆 | 冷挤磨不锈钢 |
| 5 | 执行器弹簧 | 55CRSI | 11 | 支架 | 不锈钢 304 |
| 6 | 阀芯 | 不锈钢 304/316 | 12 | 传动轴 | 不锈钢304 |

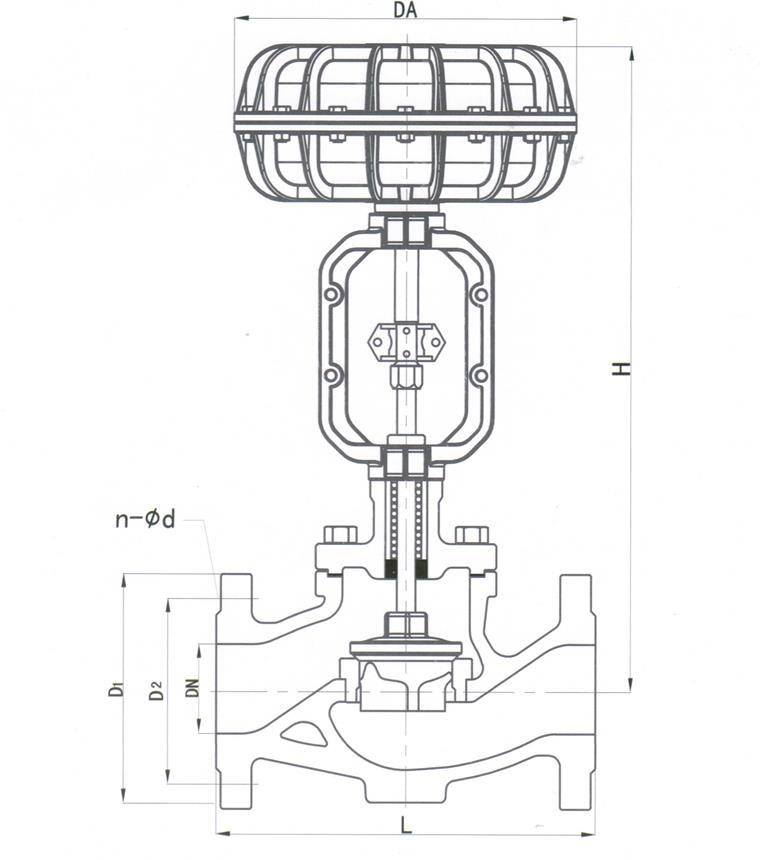

尺寸重量参数
| 口径/mm | L | A | H | ØC | KV值（M3/H） | CV值 | 行程 |
|---|---|---|---|---|---|---|---|
| DN20 | 150 | 52.5 | 436 | 250 | 6.5 | 7.6 | 20mm |
| DN25 | 160 | 57.5 | 445 | 250 | 10 | 11.7 | 20mm |
| DN32 | 180 | 70 | 450 | 250 | 17 | 19.9 | 20mm |
| DN40 | 200 | 75 | 454/494 | 250/290 | 26 | 30.3 | 20mm |
| DN50 | 230 | 82.5 | 467/507 | 250/290 | 42 | 49 | 20mm |
| DN65 | 290 | 92.5 | 517/556 | 290/370 | 69 | 80.5 | 25mm |
| DN80 | 310 | 100 | 528/566 | 290/370 | 100 | 117 | 30mm |
| DN100 | 350 | 110 | 580 | 370 | 150 | 175 | 30mm |
流量特性
- 服务流程
- 电话沟通，了解基本需求
- 合格物流包装
- 上门现场沟通
- 指导安装调试
- 双方确认，选型成功
- 启动优质售后
- 下单生产制造
- 了解您的实际需求创造更高价值
- 提高合理选型方案，确保买到合格的产品
- 分析未来使用场景，计算长期使用成本
- 提供更多技术服务，节约能源
- 帮您解决现有流体控制难题
- 系统压力下不稳定，设备升温过慢？
- 原有供应商不能提供正确技术支持？
- 无法准确控制流体压力温度？
-
已经为235位工厂用户解决了
各式近1000种管道系统解决方案 - 99家印染行业用户
- 22家视频饮料行业用户
- 39家纺织行业用户
- 34家环保水处理行业用户
- 28家包装行业用户
- 13家机械制造行业用户
